板式平焊法兰

板式平焊法兰

产品概况

法兰外径:75mm-2190mm

螺栓孔中心圆直径:50mm～2130mm

螺栓孔直径:11mm-30mm

螺栓孔数量:4个-48个

螺纹:M10-M27

法兰厚度:12mm-58mm

管子外径 : A(17. 2-2032MM) B(14-2020MM )

法兰内径:A(18-2036MM ) B(15-2024MM)

法兰理论重量:0.36kg--234.6kg(DN1800)

法兰压力:0.25MPａ-4.0MPａ


产品详情

碳钢平焊法兰是指与容器或管道采用角焊缝连接的一种法兰。属任意式法兰。设计时根据法兰环与直筒段连接的整体性程度，分别按整体式或松式法兰校核。法兰环有带颈和不带颈两种。与带颈对焊法兰相比，平焊法兰结构简单，用材省，但刚度及密封性不如带颈对焊法兰。广泛应用于中低压容器和管道的连接。碳钢平焊法兰适用于压力等级比较低，压力波动、振动及震荡均不严重的管道系统中。

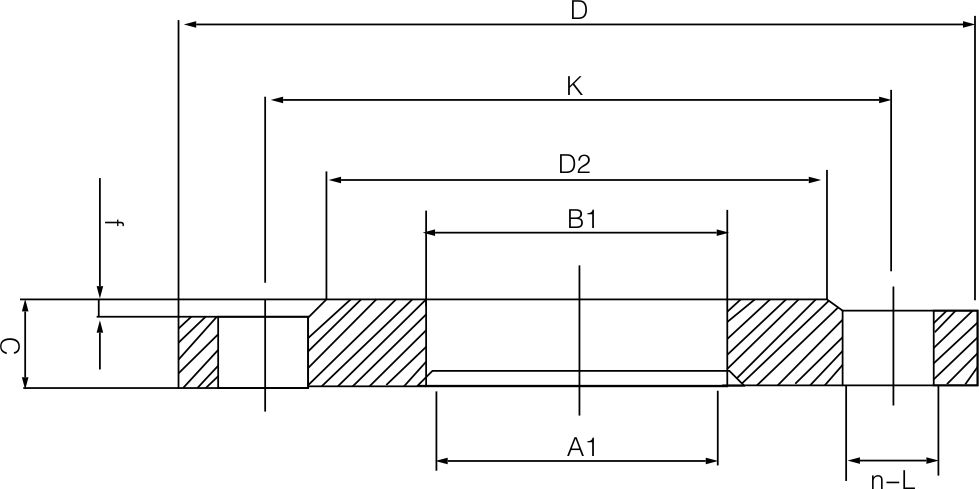

板式平焊法兰(图1)

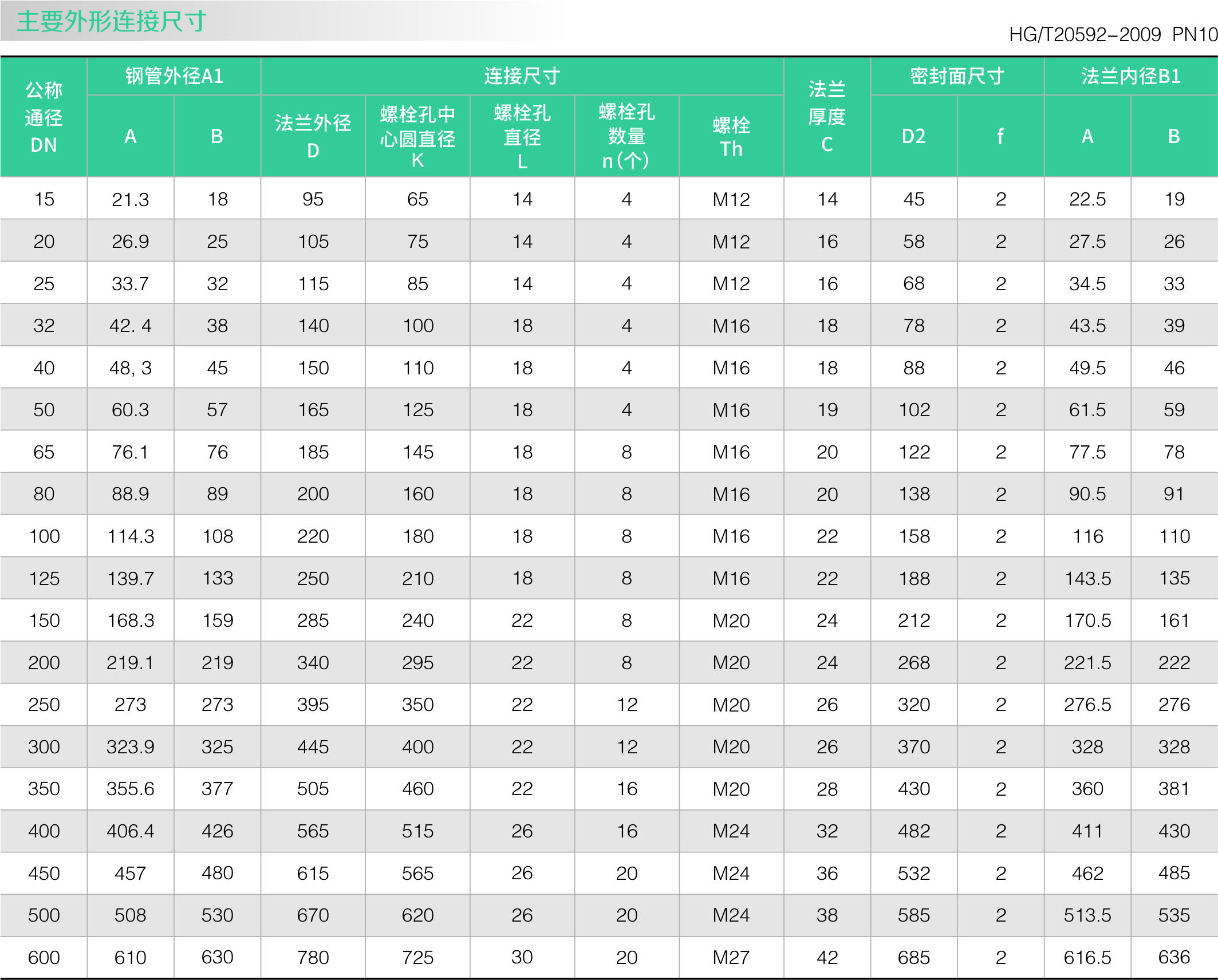

板式平焊法兰(图2)

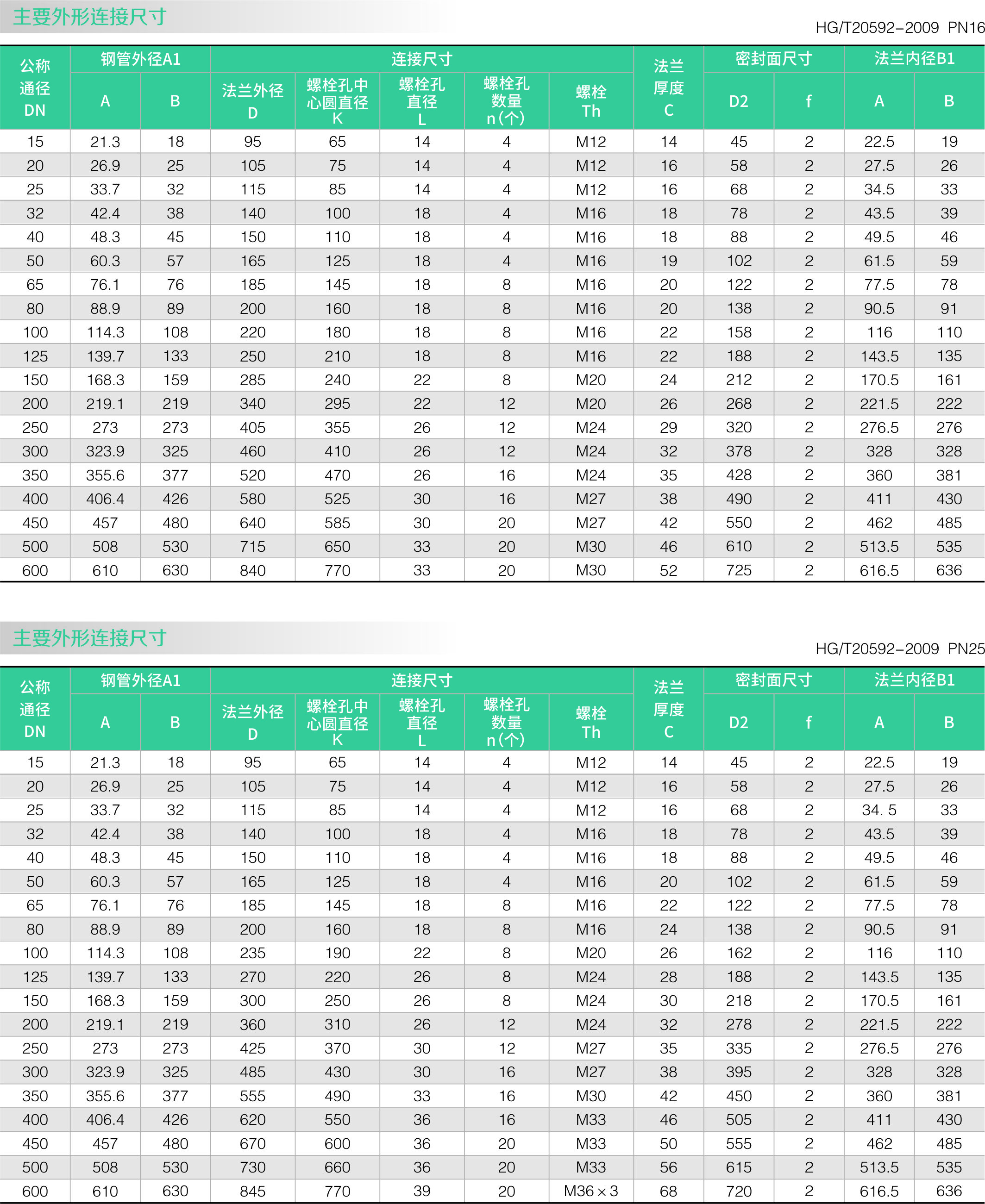

板式平焊法兰(图3)
