零泄漏球阀
零泄漏球阀
泰阀集团有限公司的专利零泄漏球阀的专利申请号:ZL 2022 2 2561174.8是一款适用于
口径:DN15-DN300
压力范围:PN1.0-PN100,CLASS150-CALSS600
阀体主要材料:球墨铸铁,碳钢,不锈钢,双相钢,钛合金等。
驱动方式:可选手动,气动,电动,电-液,涡轮传动,加高保温等。
链接方式:法兰式

泰阀集团有限公司的专利零泄漏球阀具有以下优点:

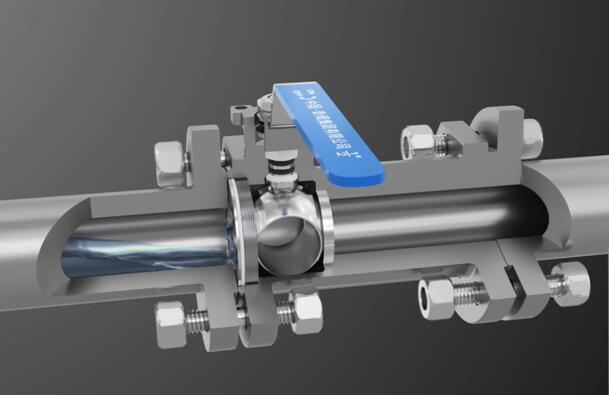

一:阀门采用整体铸造,杜绝中部外漏。
二:阀盖采用六角式,装配紧实,配套法兰密封圈,杜绝外漏。
三:防火结构:当发生火灾时,球体随阀座的介质力,使球体紧密接触通道口处的金属唇,达到防火硬密封功能。
四:防静电结构:不锈钢钢珠受强力弹簧加载,确保球体,阀杆和壳体三者通路,产生的静电畅通输出。

五:防阀杆飞出结构:阀杆一体台阶,确保阀杆受压不飞出。

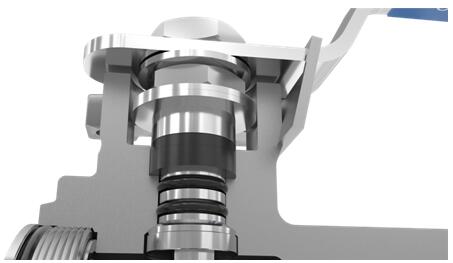

六:阀杆五级密封结构:第一级为倒密封垫片,第二级为VITON或者全氟迷O型圈,第三级为VITON或者全氟迷O型圈,第四级为V型PTFE.增强密封.柔性石墨.ISO15848填料密封,第五级密封为碟簧垫,在温度和压力瞬间变化,释放瞬间产生的膨胀和压力值,可以自动补偿,从而达到良好的密封效果,保证阀杆的密封。
七:阀座材料可以多种选择,常用日本大金RPTFE,TFM1600,TFM4215,耐高温KFM,PEEK,耐低温PCTFE等。

八:阀座结构为:弧面密封具有刮刀效果,密封更宽,密封效果更显著。带泄压口,开关更轻巧。

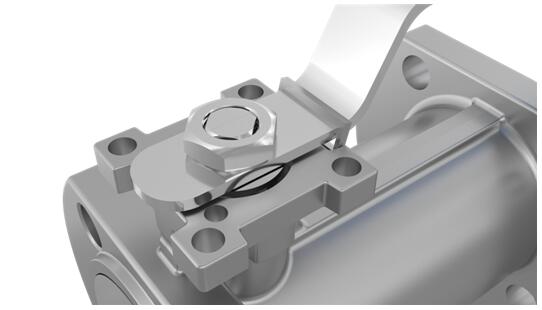

九:高平台装置:符合ISO5211安装标准,直接连接气动执行器或者电动执行器,手动开关更精准,带锁功能。
零泄漏球阀:多重密封结构高性能工艺球阀
传统普通球阀在高温、压力交变工况长期运行后,阀体结合部位、阀杆位置容易出现介质外漏,密封部件容易加速老化,整体使用寿命受限。零泄漏球阀针对外漏痛点做结构优化升级,改良阀体与阀杆多重密封结构,相比传统球阀具备更稳定的密封表现,启闭摩擦力小、操作轻便,同时兼顾耐高温、耐磨、耐腐蚀等综合性能,广泛应用于化工、氯碱、制药、冶金、半导体、油气等各类工业工艺管路,实现介质的通断切断控制。
产品核心优点
阀体采用整体铸造成型,阀盖采用六角式结构,装配结构紧实,搭配法兰密封圈,降低阀体中部位置介质外漏风险,提升阀体部位密封可靠性。
配置防火结构,火情工况下,依靠介质作用力推动球体贴合金属唇结构,形成金属硬密封,提升特殊工况下管路安全防护能力。
内置防静电机构,弹簧加载不锈钢钢珠,实现球体、阀杆、阀体三者导通通路,疏导管路运行过程中积聚的静电,降低静电带来的运行隐患。
设置阀杆防飞出防护结构,阀杆加工一体成型台阶,当阀腔内部压力异常升高时,约束阀杆向外脱出,提高设备运行安全等级。
阀杆采用五级复合密封系统,依次配置倒密封垫片、两道 O 型圈(VITON 或全氟醚)、V 型 PTFE 或柔性石墨填料(符合 ISO 15848)、碟簧补偿垫;在温度、压力瞬时波动时,碟簧组件自动补偿密封预紧力,缓解热膨胀带来的密封松弛,稳定阀杆位置密封性能。
阀座密封材料可选范围广,支持大金 RPTFE、TFM1600、TFM4215、耐高温 KFM、PEEK、耐低温 PCTFE 等多种材质,适配不同温度、不同腐蚀程度的介质工况。
阀座采用弧面密封结构,具备刮刀式作用效果,增大密封接触面积;阀座集成泄压口,有效降低启闭操作力矩,保障阀门开关动作轻巧顺畅。
使用介质
可适配各类油品、蒸汽、导热油;强酸、强碱、盐溶液等腐蚀性介质;也可用于含有少量颗粒、易结晶的工艺流体。根据介质温度、压力、腐蚀特性,可灵活匹配阀座、O 型圈、填料材质,适配工况需求,延缓密封件老化。
使用工况
化工工艺管路。化工生产装置物料输送管线,压力波动频繁,对阀体、阀杆外漏管控要求高。
氯碱、精细化工管线。强腐蚀介质输送,减少介质外溢风险。
制药与冶金工艺管路。兼顾耐腐蚀与密封可靠性,适配间歇启停工艺。
油气及能源工艺管线。油品、介质输送,防火防静电结构满足工艺安全需求。
半导体工业管路。工艺流体输送,严控介质外泄。
温度压力交变工况管路。系统频繁升降温、压力波动大,适合普通球阀密封易衰减的场景。
选型时结合介质腐蚀等级、工作温度、系统压力,确定阀座、填料以及 O 型圈材质,按需选择对应的驱动形式。针对严苛工况,可提供现场工艺参数,获取专业选型及技术方案。
